Материнская плата на айфон: особенности, принцип работы, замена

Поддержка различных интерфейсов

Материнская плата в мобильных телефонах выполняет важную роль в поддержке различных интерфейсов, которые позволяют взаимодействовать с другими устройствами и оборудованием.

1. USB-порты

USB-порты на материнской плате позволяют подключать различные устройства, такие как флеш-накопители, клавиатуры, мыши и другие периферийные устройства. Это обеспечивает возможность передачи данных и питания между телефоном и подключенным устройством.

2. Аудиоинтерфейсы

Материнская плата обеспечивает поддержку аудиоинтерфейсов, таких как 3.5 мм разъем для наушников и различные типы Bluetooth-подключений, позволяя пользователю слушать музыку, разговаривать по телефону и использовать другие аудиоустройства.

3. HDMI и дисплейные порты

Некоторые материнские платы также могут иметь встроенную поддержку HDMI-порта или других дисплейных портов, таких как DisplayPort или VGA. Это позволяет подключать телефон к большому экрану или монитору для просмотра видео, фотографий и другого контента.

4. SIM-карта и слоты для расширения памяти

Материнская плата имеет слоты для SIM-карт и расширения памяти, которые позволяют пользователю подключать операторскую SIM-карту и добавлять дополнительную память для хранения данных и файлов на телефоне.

5. Беспроводные интерфейсы

Материнская плата также обеспечивает поддержку различных типов беспроводных интерфейсов, таких как Wi-Fi, Bluetooth и NFC. Эти интерфейсы позволяют объединять телефон со сторонними устройствами и проводить передачу данных без использования проводов.

6. Коммуникационные интерфейсы

На материнской плате также могут присутствовать различные коммуникационные интерфейсы, такие как Ethernet-порт или модуль мобильной связи. Они обеспечивают доступ к сети Интернет и мобильную связь для пользователей смартфонов.

В современных мобильных телефонах материнская плата играет важную роль в поддержке различных интерфейсов, что позволяет пользователям расширять функциональность и взаимодействовать с другими устройствами на более широком уровне.

Повреждение крышки корпуса или кнопки Home

Трещины и царапины на корпусе портят внешний вид смартфона – новеньким он уже не смотрится. А проблема с кнопкой Home не позволит полноценно использовать весь функционал устройства: она будет заедать и не сразу реагировать на управление. К счастью, от механических воздействий на «тело» телефона спасают чехлы, защитные задние панели и просто аккуратное обращение.

Кнопка Home

Причины: проблема с корпусом и кнопками может возникнуть из-за небрежной эксплуатации техники, падения, сильного удара, попадания влаги внутрь конструкции.

Решение: при возникновении повреждений, сколов и царапин на корпусе iPhone настоятельно рекомендуется сразу произвести замену задней крышки. Если же, например, на ваше устройство попала жидкость и из строя вышла кнопка Home, лучше всего также обращаться напрямую в сервисный центр.

Если повреждение кнопки чисто механическое, то, скорее всего, IPhone придется полностью пропаивать или заменять неисправный модуль кнопки со шлейфом (то же самое касается и клавиш регулировки громкости). Если же аппарат не контактировал с водой, не подвергался механическим повреждениям, а кнопки все равно не работают – возможно, главная проблема кроется в серьезной поломке процессора или системной платы. В этом случае для уточнения проблемы потребуется профессиональная диагностика специалиста.

Как был создан смартфон: основные вехи

Идея создать телефон с функционалом ПК витала в воздухе очень давно, если говорить точно, то об этом задумались после выпуска первых КПК (1990е годы).

Вторая попытка — 1996 год. Детище компаний HP и Nokia — HP 700LX. В данном случае аппарат состоял из двух частей – КПК от HP с возможностью подключить мобильный аппарат Nokia 2110. Программное обеспечение было переписано таким образом, чтобы устройства могли работать друг с другом. Конечно, модель не является смартфоном в классическом понимании и выступает скорее симбиозом двух отдельных устройств, хотя ее можно представить, как прототип современного гаджета.

Позже выходит Nokia 900 Commutator. Здесь оба девайса интегрировали в один корпус. В закрытом формате внешний вид увеличенного телефона, в открытом становилась доступна клавиатура. ОС — GEOS, минусом которой являлось отсутствие поддержки сторонних программ.

В 1997 году на Тайване появляется компания HTC. Цель – создание смартфонов и коммутаторов.

1998 год – это появление суббренда Symbian для создания единой ОС для смартфонов.

Все это предпосылки, а первое устройство, которое официально получило имя смартфон, появилось в 2000 году – это Ericsson R380s. Модель почти смартфон — сенсорный ввод, небольшой размер, ОС — Symbian 5.1. Единственный минус — закрытая операционная система.

2001 год — появляется Nokia 9210 с открытой ОС, которая считается первым полноценным смартфоном.

2003 год — появление мобильной ОС от Microsoft.

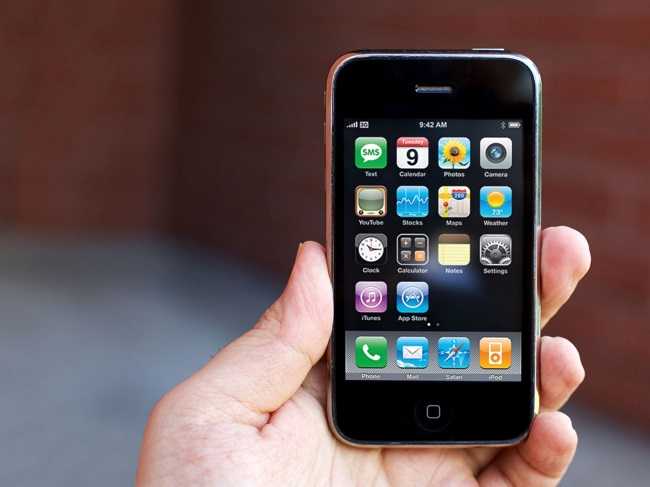

2007 год — свой смартфон создал ныне самый популярный бренд APPLE. Девайс не имел широкого набора функций, но полностью лишился клавиатуры, а управление осуществляется сенсором с поддержкой функции мульти-тач. Это было невиданно для пользователя и за счет очень агрессивной рекламной компании девайсы стали хитами продаж. Собственная ОС не имела возможности для работы в ней программистов со стороны, и отдельную среду для них создали в 2008 году.

Конец 2007 года — выход Android, а на следующий год Google объявляет, что исходный код ОС становится открытым, то есть любой человек может сам писать программы под эту систему.

2008 год — Apple изобрел первый аппарат с поддержкой сетей третьего поколения и навигационных систем. Поставки в 70 стран Apple 3G, который стал гораздо лучше первой модели, позволяют бренду уже тогда начать захват рынка, и статистика показывает, что 5% всех проданных устройств того времени относится именно к технике Эпл.

В этом же году появляется HTC Dream на Android (первое использование ОС), Nokia N5800 на Symbian с сенсорным экраном.

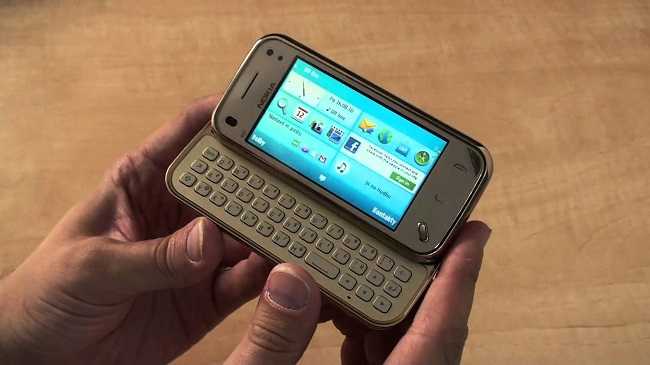

2009 год дарит нам Nokia N97 – слайдер с сенсорным экраном и выдвижной полноценной клавиатурой.

Дальнейшее развитие устройств – это изменение концепции, размеров, функций и многих других вещей, которые привели к появлению современных аппаратов. Многие считают, что смартфон придумал Стив Джобс. Это не совсем верно, так как Джобс смог совместить самые полезные функции, но, пожалуй, главная его заслуга в том, что уже в 2007 году он понял, как нужно делать устройства и продавать их так, чтобы завоевать мир. Не секрет, что его формула внедрения новых фишек и яростной рекламы работает и сегодня. Не случайно именно Apple задают тенденции, и до настоящего времени практически всем брендам приходится равняться или догонять американскую компанию.

Процесс ремонта материнской платы iPhone 11: шаги и рекомендации

Материнская плата iPhone 11 — это одна из ключевых компонентов смартфона, отвечающая за функционирование всех основных систем, таких как процессор, память, зарядка и др. В случае неисправности материнской платы часто требуется ее ремонт или замена. В этом разделе мы рассмотрим основные шаги и рекомендации по процессу ремонта материнской платы iPhone 11.

Шаги процесса ремонта материнской платы iPhone 11:

Диагностика неисправности: перед началом ремонта необходимо определить и исправить источник проблемы. Вы можете использовать специализированные программы и инструменты для диагностики, а также обращаться к технической документации от производителя.
Отключение питания: перед тем, как приступить к ремонту, необходимо отключить питание смартфона. Для этого выключите телефон и аккуратно отсоедините разъем батареи от материнской платы.
Снятие задней крышки: разберите смартфон, чтобы получить доступ к материнской плате. Обычно это делается с помощью специальных отверток и инструментов для открытия корпуса.
Отсоединение компонентов: перед тем, как снять материнскую плату, отсоедините все соединения и кабели, которые к ней подключены

Это включает в себя разъемы дисплея, динамиков, микрофона и других компонентов.

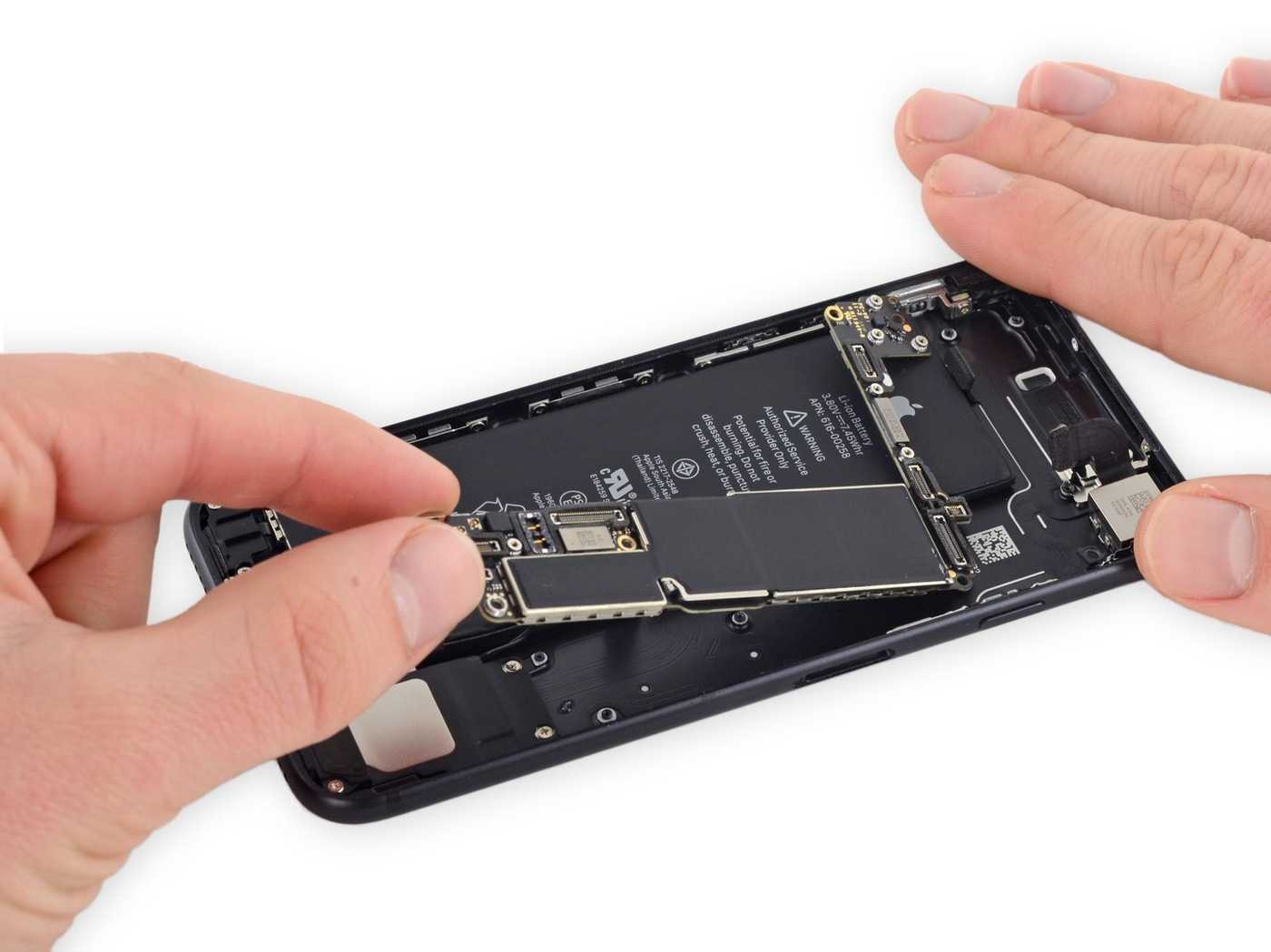

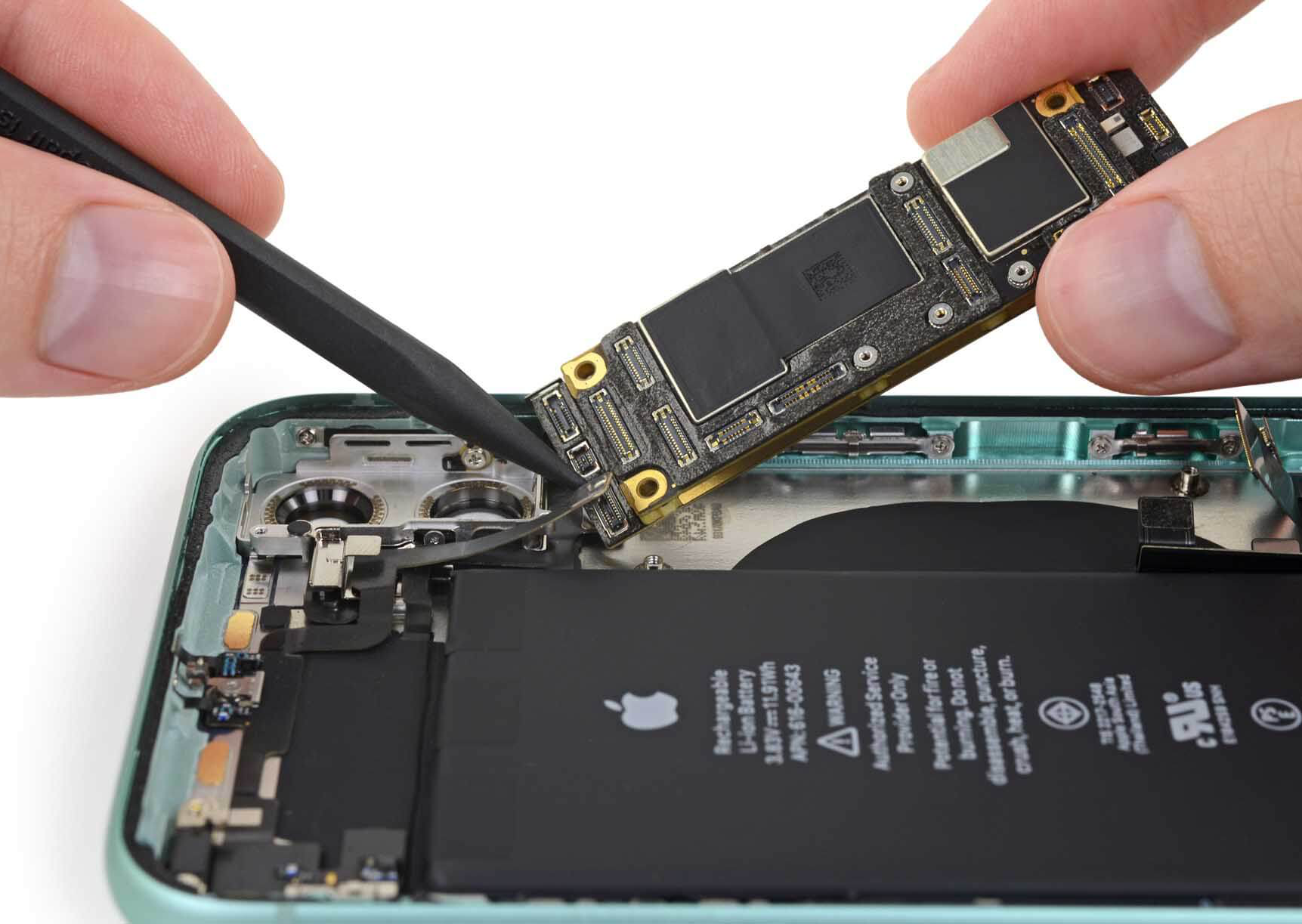

Снятие материнской платы: очень осторожно поднимите материнскую плату с помощью инструментов и проверьте, нет ли повреждений или замыканий на плате. Если есть неисправности, можно ли попытаться их исправить без замены платы.
Замена компонентов: в случае необходимости замены поврежденных или неисправных компонентов, их можно отсоединить от материнской платы и подключить новые
Важно убедиться, что компоненты совместимы и фирменные.
Сборка и тестирование: после замены компонентов аккуратно соберите смартфон, подключите разъем батареи и включите телефон

Проверьте его работоспособность, работу всех систем и функций.

Как материнская плата влияет на производительность телефона?

Материнская плата — одна из самых важных компонентов телефона, от которой зависит его производительность и функциональность. Она представляет собой основную плату, на которой располагаются все остальные компоненты и интерфейсы связи. Влияние материнской платы на производительность телефона неоспоримо, ведь именно она определяет его возможности и характеристики. В этом разделе мы рассмотрим основные аспекты влияния материнской платы на производительность телефона.

Выбор материнской платы

При выборе материнской платы для телефона необходимо учесть ряд факторов, которые могут влиять на его производительность

Важно оценить совместимость платы с другими компонентами, такими как процессор, память, графический чип, а также интерфейсы для подключения различных устройств

Также следует обратить внимание на поколение материнской платы, так как новые модели обычно обеспечивают более высокую производительность и поддержку более новых технологий. Особое внимание нужно уделить поддержке беспроводных соединений, таких как Wi-Fi и Bluetooth, а также наличию высокоскоростных портов USB для подключения внешних устройств

Влияние материнской платы на жизнь батареи

Не стоит забывать о влиянии материнской платы на энергопотребление телефона. Она определяет эффективность работы устройства и может влиять на длительность работы от аккумулятора. Правильный выбор материнской платы, а также оптимальные настройки энергопотребления помогут продлить время автономной работы телефона.

Производительность и функциональность

Качество материнской платы напрямую влияет на производительность и функциональность телефона. Конструкция платы, количество и тип используемых процессоров, объем оперативной памяти и графического чипа — все эти параметры влияют на скорость работы телефона, мультимедийные возможности и возможность запуска требовательных приложений

Пользователям, которым важна максимальная производительность, стоит обратить внимание на это при выборе телефона

Пример таблицы
Параметр
Влияние

Количество процессоров
Больше процессоров — больше возможностей для параллельной обработки данных и выполнения вычислительных задач.

Объем оперативной памяти
Больший объем памяти позволяет запускать большее количество приложений и выполнять операции быстрее.

Графический чип
Мощный графический чип обеспечивает более высокую производительность в графических задачах, таких как игры и видео.

В целом, материнская плата играет важную роль в производительности телефона. Она определяет его функциональность, возможности и энергоэффективность

При выборе телефона стоит обратить внимание на его материнскую плату и учесть факторы, которые могут влиять на его производительность

Роль материнской платы в эргономике

Материнская плата играет ключевую роль в обеспечении эргономики мобильного телефона. Она является основной платформой, на которой располагаются все основные компоненты устройства, включая процессор, память, графический чип, аудио и видео контроллеры и другие.

Интеграция компонентов

Материнская плата в мобильном телефоне выполняет функцию интеграции различных компонентов. Она позволяет сократить размеры устройства, объединяя множество функций в одном компактном модуле. Благодаря этому, мобильные телефоны становятся более удобными в использовании и обеспечивают удовлетворение потребностей пользователей в современных функциях и возможностях.

Распределение энергии

Материнская плата также выполняет роль в распределении энергии в мобильном телефоне. Она обеспечивает передачу электрического тока от аккумулятора ко всем компонентам устройства, регулируя интенсивность и напряжение. Это позволяет обеспечить эффективное использование энергии и продлить время автономной работы мобильного телефона.

Разъёмы и порты

Материнская плата также содержит разъемы и порты, которые обеспечивают подключение внешних устройств и обмен данными. Например, на плате может быть разъем для зарядки, разъем для подключения наушников или другие порты, которые позволяют пользователю использовать мобильный телефон в различных ситуациях и взаимодействовать с другими устройствами.

Оптимизация производительности

Материнская плата влияет на производительность мобильного телефона. Она обеспечивает совместную работу компонентов и оптимизирует их функционирование. Например, она регулирует частоту процессора и память для достижения наилучшей производительности при минимальном энергопотреблении. Это позволяет пользователю получить более быстрый и отзывчивый опыт использования мобильного телефона.

Тестирование и качество

Материнская плата играет важную роль в тестировании и контроле качества мобильных телефонов. Она является объектом тщательного тестирования, чтобы убедиться, что все компоненты работают должным образом и взаимодействуют между собой без проблем. Кроме того, материнская плата также вносит свой вклад в обеспечение высокого качества сборки и долговечности мобильного телефона.

Таким образом, материнская плата в мобильном телефоне играет важную роль в обеспечении эргономики устройства. Она интегрирует компоненты, обеспечивает распределение энергии, содержит разъемы и порты, оптимизирует производительность и обеспечивает высокое качество при сборке и использовании мобильного телефона.

Из чего состоит смартфон

Многие не задумываются о том, что в небольшом корпусе смартфона скрывается огромное количество деталей и узлов, которые обеспечивают те или иные функции. Основные компоненты смартфона:

корпус;
процессор;
материнская плата;
память основная и оперативная;
батарея;
камера;
датчики;
модули беспроводных интерфейсов;
дисплей.

Корпус

Это первое, что бросается в глаза пользователю. Он может иметь разные размеры и формы, но основной важный параметр – это материал исполнения. Он него зависит эргономичность и удобство использования. Основные материалы – стекло, пластик, металл, керамика. Чаще всего производители комбинируют эти материалы, и редкий девайс состоит лишь из одного металла или пластика.

Процессор

По праву сердце смартфона. Именно он отвечает за все действия, совершаемые на устройстве. Вообще процессор — не совсем верное слово, так как он объединяет в себе несколько узлов: чипсет (именно его путают с процессором), графический сопроцессор (аналог видеокарты в компьютере), а также периферию, которая их соединяет. Современные чипсеты изготавливаются на архитектуре ARM по определенному техпроцессу. На данный момент самый современный техпроцесс – 10 нм. Важные показатели процессора – количество ядер и тактовая частота.

Материнская плата

Это своего рода костная и кровеносная система устройства. Именно к ней присоединяются все остальные узлы, а также по ней сигналы от одной детали передаются к другой.

Оперативная и основная память

Оперативная память отвечает за быстродействие. В ней хранится информация, необходимая для непосредственной работы процессора. Часто ее называют временной, так как при выключении смартфона информация в ней не сохраняется. Оперативная память имеет относительно небольшую емкость в сравнении с основной, и в настоящий момент в смартфонах достигает 8 гигабайт.

Основной накопитель – своего рода жесткий диск. Здесь постоянно хранится вся информация. В настоящий момент самая быстрая память для оперативной – LPDDR 4X, в 2019 году анонсирован выход 5 поколения этой памяти. У постоянных накопителей самый скоростной тип USF 2.1. Максимальная емкость памяти современного смартфона достигает 512 Гб.

Батарея

Она отвечает за время автономной работы. Основные типы батарей в смартфонах – литий-ионные и литий-полимерные. Последний тип считается более современным и безопасным для работы.

Камера

Говорить о ее назначении смысла нет, так как редкий человек не пользуется камерой в своем смартфоне. Развитие современных камер для мобильных устройств идет огромными темпами. Двойная камера уже никого не удивляет, и есть смартфоны, которые работают с тремя или четырьмя матрицами. Основные показатели – фокусное расстояние, количество пикселей, физический размер матрицы. Для телефонов разрабатывается множество дополнительных фишек, которые делают съемку лучше – лазерный фокус, оптическая стабилизация, монохромный сенсор, оптическое приближение и многое другое.

Датчики

Это маленькие узлы, которые делают пользование устройством более приятным. Существуют датчики освещенности, гироскоп, приближения, акселерометр, компас, сканер пальца, сканер лица, пульсометр и множество других.

Модули

Современный смартфон обязан работать с Wi-Fi, в LTE сетях, с GPS. За это отвечают специальные модули, которые имеют антенны, расположенные непосредственно под корпусом девайса.

Дисплей

Любой современный смартфон имеет сенсорное управление. Экран – это лицо смартфона. Сегодня распространенные типы экранов — IPS и AMOLED. У них есть свои преимущества и недостатки. Кроме типа, экраны отличаются размером, соотношением сторон и разрешением. Все это важные параметры. Кроме того, экраны могут иметь разное покрытие – пластиковая пленка или стекло. В дорогих устройствах используется преимущественно стекло.

Принцип работы смартфона

Процессор обрабатывает данные, которые в него попадают из оперативной и основной памяти. Основная отвечает за длительное хранение информации. Оперативная — своего рода база для процессора, в первую очередь он обращается к ней. Беспроводные интерфейсы работают за счет соответствующих модулей, а для удобства работы используются сенсоры. Все это устанавливается к материнской плате. Питание устройства обеспечивает батарея. Камера не является функционально необходимым элементом, но сегодня она важна для пользователей. Вся конструкция помешается в корпус, а лицевая панель с экраном является средством для ввода и вывода информации.

Преимущества использования оригинальной материнской платы айфона

1. Совместимость и надежность

Оригинальная материнская плата производится с использованием оригинальных компонентов и технологий, которые гарантируют ее совместимость и надежность. Это означает, что она будет работать без сбоев и проблем, обеспечивая стабильную работу айфона даже при интенсивном использовании.

2. Гарантия качества

Использование оригинальной материнской платы айфона позволяет быть уверенным в ее высоком качестве. Она проходит строгие испытания и контроль качества на заводе, что гарантирует ее долговечность и надежность. К тому же, оригинальная материнская плата поставляется с гарантией от производителя, что дает дополнительное обеспечение от возможных проблем и неисправностей.

3. Сохранение функциональности

Оригинальная материнская плата айфона обеспечивает сохранение всех функций и возможностей устройства. Она совместима с оригинальным софтом и обновлениями, что позволяет полноценно использовать все функции айфона, включая камеру, датчики, разъемы и другие.

4. Служба поддержки и обновления

Выбирая оригинальную материнскую плату айфона, вы можете полагаться на полную службу поддержки и обновлений со стороны производителя. В случае появления новых обновлений или проблем, производитель обеспечит соответствующую поддержку и обновления программного обеспечения, что поможет вам использовать устройство в полном объеме и дополнительно ограждает от возможных ошибок и сбоев.

В целом, использование оригинальной материнской платы айфона является оптимальным выбором для обеспечения стабильной и надежной работы устройства. Она гарантирует совместимость, надежность и сохранение функциональности айфона, а также предоставляет дополнительные преимущества, такие как гарантия качества и служба поддержки.

Неполадки с аккумулятором

У любой техники, будь то планшеты или смартфоны, аккумулятор со временем начинает быстрее разряжаться: в среднем, ресурс аккумуляторных батарей рассчитан на пару лет стабильной работы. Обладатели iPhone также могут столкнуться с данной неприятностью. Ежедневная интенсивная эксплуатация смартфона приводит к постепенному ухудшению держания заряда аккумулятора. Нередко возникает и другая, куда более серьезная проблема – батарея вообще не заряжается, как ни старайся.

Причины:

выход из строя оригинального зарядного устройства;
эксплуатация неподходящего «зарядника»;
повреждение разъема или кабеля от Apple;
сбой работы контроллера питания.

Решение: проверьте, нормально ли функционирует зарядное устройство. Вполне возможно, что при использовании другого заряд аккумулятора продолжится. Правда, здесь есть свой нюанс: при использовании дешевого, не сертифицированного и неподходящего для вашей модели зарядного устройства есть риск ухудшить работу батареи. Некачественные «зарядники» никак не регулируют колебания напряжения в сети, что может в конечном итоге вывести из строя аккумуляторную батарею девайса. Если вы убедились, что дело не в «заряднике», проверьте, нет ли поломки разъема Lighting – вдруг он неплотно удерживает кабель зарядного устройства? Прижмите разъемы посильнее и посмотрите, не идет ли процесс заряда. Если же сбой возник в разъеме, необходимо обратиться за помощью в сервис.

Основные микросхемы материнской платы

1. Тристар (U2 Tristar)

Он является контроллером подключения USB. Он отсутствует в моделях iPhone4 и 4S: там нет USB, а стоит 30-пиновый разъем.

2. Контроллер питания

Он выполняет функцию обеспечения всех узлов необходимым напряжением.

Эти две схемы сообщаются в зарядном кабеле. Они оба отвечают за получение устройством заряда. Его максимальный уровень — 1А. Поэтому для зарядки можно использовать и зарядку iPad. Эти микросхемы отрегулируют уровень тока.

Как понять, что U2 Tristar неисправен? Вот основные признаки:

Но перед тем как решать, в каком состоянии эти микросхемы, есть смысл попробовать заменить аккумуляторную батарею, а также разъем зарядки, ее кабель или вообще все зарядное устройство. Мастер в сервисе проверит состояние микросхемы на специально предусмотренном для этого блоке питания.

3. Аудиокодек Cirrus Logic

Он управляет звуком на устройстве.

Признаки неисправности этой микросхемы:

у телефона проблемы с аудиоустройствами (не работают 2 или более);
в динамиках слышны посторонние шумы;
цифровые помехи;
отсутствие звука при звонке;
качество звука ухудшается через некоторое время после начала разговора.

Точно установить, что неисправен именно этот элемент, можно только после проведения замены одного или нескольких шлейфов. При проведении диагностики в сервисном центре плата помещается в рабочий корпус, что позволяет исключить какие-либо проблемы модульного характера. Благодаря этому диагностика становится более точной, а воздействие на плату минимальным.

4. Центральный процессор вместе с видеоподсистемой

На этот процессор устанавливается оперативка. Признаки его неисправности неочевидны, и проверить его исправность возможно только с помощью диагностики.

Однако есть симптомы, которые позволяют предположить, что неисправен именно процессор:

не работает камера, попытка включить ее вызывает перезагрузку телефона, иногда с синим экраном;
самостоятельная перезагрузка телефона при интенсивной работе;
перезагрузка при слабом надавливании пальцем на компьютер.

5. NAND Flash — флэшка с данными.

Чтобы определить исправность микросхемы, также требуется диагностика. Один из возможных признаков — слетание прошивки. Телефон зависает на яблоке. Как правило, перепрошивка решает проблему.

7. EEPROM

Эта микросхема содержит серийный номер телефона. По ее запросу модем присваивает идентификатор IMEI. Тут нужно помнить, что она изготовлена из кремния, который является достаточно хрупким материалом. В связи с этим велика опасность повреждения микросхемы, а восстановлению она, к сожалению, не подлежит. Эти две микросхемы, а также модемный сопроцессор, называются «Большая тройка». Это значит, что они заменяются только все вместе, и для этого нужен донор.

Признаки, указывающие на неисправность этих микросхем:

в настройках телефона нет прошивки модема и не виден imei;
устройство постоянно ищет сеть;
имеются проблемы с уровнем сигнала.

8. Контроллеры тачскрина

Они осуществляют управление сенсорным экраном.

Понять, что проблема именно в этой микросхеме, можно только тогда, когда точно известно, что дисплей рабочий.

сенсор нажимается сам по себе;
на дисплее есть мертвая зона, которая может перемещаться;
периодическое отключение сенсора;
появление на экране различных графических артефактов.

Признаки некорректной работы:

переключатели в настройках неактивны;
отсутствие MAC-адресов.

10. Кварцевый резонатор

Он отвечает за работу часов и тактовую частоту.

Это особенно острая проблема для моделей iPhone 5C, так как у них довольно хрупкий корпус из пластика. Признаком неисправности является как раз проблема с часами: они стоят, бегут или отстают.

группу и узнавайте первым о секретах ремонта цифровой техники.

Если вы еще не подписаны на уведомления нашей группы, сделайте это сейчас, чтобы не пропустить информацию о ремонте телефонов, смартфонов и планшетов.

Последствия падения iPhone могут быть самыми разными: иногда разбивается дисплей, а порой экран остается целым, но нарушается геометрия корпуса, что приводит к поломке различных комплектующих. Встречаются и такие случаи, когда повреждения iPhone настолько серьезные, что его, кажется, уже не спасти: а резервными копиями до сих пор пользуются далеко не все. Немногие берутся за столь экстремальный ремонт, поэтому вернуть к жизни такой айфон непросто. Но даже если телефон разбит в дребезги, есть шанс на то, что он будет работать.

За сложный ремонт iPhone берутся далеко не все

Основные элементы материнской платы iPhone 11

Материнская плата является одной из главных частей iPhone 11, ответственной за функционирование всех его элементов и компонентов. В данной статье мы рассмотрим основные элементы, которые можно найти на материнской плате iPhone 11.
