Силовой кабель для принтера: как выбрать подходящий вариант?

Силовой кабель является важным компонентом любого принтера. Он предназначен для подачи электрического питания на устройство и обеспечения его нормальной работы.

Подбор подходящего силового кабеля зависит от нескольких факторов:

Тип принтера: существуют разные типы принтеров, в том числе лазерные, струйные и матричные. Каждый тип может иметь свои требования к кабелю.
Локальные стандарты: в разных странах применяются различные стандарты розеток и разъемов. При выборе кабеля необходимо учитывать стандарты вашей страны.
Длина кабеля: в зависимости от расположения принтера и розетки, может потребоваться кабель определенной длины. Не стоит выбирать слишком короткий кабель, чтобы избежать проблем с подключением.

Силовые кабели имеют разные разъемы и стандарты вилок. Наиболее распространенные разъемы для силового кабеля принтера:

C13 — это разъем, используемый для принтеров, компьютеров и других устройств, которые требуют стабильного питания.
C7 — это разъем, который часто используется для ноутбуков, мониторов и некоторых принтеров. Он имеет форму буквы «8» и втыкается в специальный разъем в задней части устройства.
Schuko (F) — это разъем стандарта ЕС, который широко используется в странах Европейского союза.
NEMA 5-15 — это разъем, который используется в Северной Америке и некоторых других странах. Он имеет форму прямоугольника с одним наклонным краем и втыкается в стандартную розетку.

При выборе силового кабеля для принтера также стоит обратить внимание на следующие характеристики:

Токовая нагрузка: кабель должен быть способен выдерживать токовую нагрузку, которая требуется для нормальной работы принтера без перегрева или повреждения.
Материал проводников: проводники кабеля должны быть выполнены из качественных материалов, чтобы обеспечить безопасную передачу электрического тока.
Защита от электромагнитных помех: силовой кабель должен обладать защитой от внешних электромагнитных помех, чтобы предотвратить возможные сбои в работе принтера.

Важно помнить, что для каждой модели принтера может потребоваться конкретный силовой кабель, который соответствует его требованиям и стандартам. При покупке нового принтера всегда полезно ознакомиться с рекомендациями производителя относительно выбора силового кабеля

В итоге, правильно подобранный силовой кабель для принтера — это залог стабильной работы устройства и безопасности пользователей

Уделяйте должное внимание выбору кабеля и не экономьте на его качестве

Слоты расширения материнской платы

(не совсем про
кабели, но пригодится)

8ми битный слот

Сторона монтажа	Сторона пайки
№	Сигнал	Значение	№	Сигнал	Значение
A1	I/O CH CK	Контроль канала ввода-вывода	B1	GND	Земля
A2	D7	Линия данных 8	B2	RES DRV	Сигнал Reset
A3	D6	Линия данных 7	B3	+5V	+5В
A4	D5	Линия данных 6	B4	IRQ2	Запрос прерывания 2
A5	D4	Линия данных 5	B5	-5V	-5В
A6	D3	Линия данных 4	B6	DRQ2	Запрос DMA 2
A7	D2	Линия данных 3	B7	-12V	-12В
A8	D1	Линия данных 2	B8	RES	Зарезервировано
A9	D0	Линия данных 1	B9	+12V	+12В
A10	I/O CN RDY	Контроль готовности канала ввода-вывода	B10	GND	Земля
A11	AEN	Adress Enable, контроль за шиной при CPU и DMA-контроллере	B11	MEMW	Данные записываются в память
A12	A19	Адресная линия 20	B12	MEMR	Данные считываются из памяти
A13	A18	Адресная линия 19	B13	IOW	Данные записываются в I/O порт
A14	A17	Адресная линия 18	B14	IOR	Данные читаются из I/O порта
A15	A16	Адресная линия 17	B15	DACK3	DMA-Acknowledge (подтверждение) 3
A16	A15	Адресная линия 16	B16	DRQ3	Запрос DMA 3
A17	A14	Адресная линия 15	B17	DACK1	DMA-Acknowledge (подтверждение) 1
A18	A13	Адресная линия 14	B18	IRQ1	Запрос прерывания 1
A19	A12	Адресная линия 13	B19	REFRESH	Регенерация памяти
A20	A11	Адресная линия 12	B20	CLC	Системный такт 4,77 МГц
A21	A10	Адресная линия 11	B21	IRQ7	Запрос прерывания 7
A22	A9	Адресная линия 10	B22	IRQ6	Запрос прерывания 6
A23	A8	Адресная линия 9	B23	IRQ5	Запрос прерывания 5
A24	A7	Адресная линия 8	B24	IRQ4	Запрос прерывания 4
A25	A6	Адресная линия 7	B25	IRQ3	Запрос прерывания 3
A26	A5	Адресная линия 6	B26	DACK2	DMA-Acknowledge (подтверждение) 2
A27	A4	Адресная линия 5	B27	T/C	Terminal Count, сигнализирует конец DMA-трансформации
A28	A3	Адресная линия 4	B28	ALE	Adress Latch Enabled, расстыковка адрес/данные
A29	A2	Адресная линия 3	B29	+5V	+5В
A30	A1	Адресная линия 2	B30	OSC	Частота тактового генератора 14,31818 МГц
A31	A0	Адресная линия 1	B31	GND	Земля

16ти битный слот

Сторона монтажа	Сторона пайки
№	Сигнал	Значение	№	Сигнал	Значение
A1	I/O CH CK	Контроль канала ввода-вывода	B1	GND	Земля
A2	D7	Линия данных 8	B2	RES DRV	Сигнал Reset
A3	D6	Линия данных 7	B3	+5V	+5В
A4	D5	Линия данных 6	B4	IRQ9	Каскадирование второго контроллера прерываний
A5	D4	Линия данных 5	B5	-5V	-5В
A6	D3	Линия данных 4	B6	DRQ2	Запрос DMA 2
A7	D2	Линия данных 3	B7	-12V	-12В
A8	D1	Линия данных 2	B8	RES	Коммуникация с памятью без времени ожидания
A9	D0	Линия данных 1	B9	+12V	+12В
A10	I/O CN RDY	Контроль готовности канала ввода-вывода	B10	GND	Земля
A11	AEN	Adress Enable, контроль за шиной при CPU и DMA-контроллере	B11	SMEMW	Данные записываются в память (до 1М байта)
A12	A19	Адресная линия 20	B12	SMEMR	Данные считываются из памяти (до 1 Мбайта)
A13	A18	Адресная линия 19	B13	IOW	Данные записываются в I/O порт
A14	A17	Адресная линия 18	B14	IOR	Данные читаются из I/O порта
A15	A16	Адресная линия 17	B15	DACK3	DMA-Acknowledge (подтверждение) 3
A16	A15	Адресная линия 16	B16	DR Q3	Запрос DMA 3
A17	A14	Адресная линия 15	B17	DACK1	DMA-Acknowledge (подтверждение) 1
A18	A13	Адресная линия 14	B18	IRQ1	Запрос IRQ 1
A19	A12	Адресная линия 13	B19	REFRESH	Регенерация памяти
A20	A11	Адресная линия 12	B20	CLC	Системный такт 4,77 МГц
A21	A10	Адресная линия 11	B21	IRQ7	Запрос IRQ 7
A22	A9	Адресная линия 10	B22	IRQ6	Запрос IRQ 6
A23	A8	Адресная линия 9	B23	IRQ5	Запрос IRQ 5
A24	A7	Адресная линия 8	B24	IRQ4	Запрос IRQ 4
A25	A6	Адресная линия 7	B25	IRQ3	Запрос IRQ 3
A26	A5	Адресная линия 6	B26	DACK2	DMA-Acknowledge (подтверждение) 2
A27	A4	Адресная линия 5	B27	T/C	Terminal Count, сигнализирует конец DMA-трансформации
A28	A3	Адресная линия 4	B28	ALE	Adress Latch Enabled, расстыковка адрес/данные
A29	A2	Адресная линия 3	B29	+5V	+5В
A30	A1	Адресная линия 2	B30	OSC	Такт осциллятора 14,31818 МГц
A31	A0	Адресная линия 1	B31	GND	Земля
C1	SBHE	System Bus High Enabled, сигнал для 16-разрядных данных	D1	MEM CS 16	Memory Chip Select (выбор)
C2	LA23	Адресная линия 24	D2	I/O CS 16	I/O карта с 8 бит/16 бит переносом
C3	LA22	Адресная линия 23	D3	IRQ10	Запрос прерывания 10
C4	LA21	Адресная линия 22	D4	IRQ11	Запрос прерывания 11
C5	LA20	Адресная линия 21	D5	IRQ12	Запрос прерывания 12
C6	LA19	Адресная линия 20	D6	IRQ15	Запрос прерывания 15
C7	LA18	Адресная линия 19	D7	IRQ14	Запрос прерывания 14
C8	LA17	Адресная линия 18	D8	DACK0	DMA-Acknowledge (подтверждение) 0
C9	MEMR	Чтение данных из памяти	D9	DRQ0	Запрос DMA 0
C10	MEMW	Запись данных в память	D10	DACK5	DMA-Acknowledge (подтверждение) 5
C11	SD8	Линия данных 9	D11	DRQ5	Запрос DMA 5
C12	SD9	Линия данных 10	D12	DACK6	DMA-Acknowledge (подтверждение) 6
C13	SD10	Линия данных 11	D13	DRQ6	Запрос DMA 6
C14	SD11	Линия данных 12	D14	DACK7	DMA-Acknowledge (подтверждение) 7
C15	SD12	Линия данных 13	D15	DRQ7	Запрос DMA 7
C16	SD13	Линия данных 14	D16	+5V	+5В
C17	SD14	Линия данных 15	D17	MASTER	Сигнал Busmaster
C18	SD15	Линия данных 16	D18	GND	Земля

USB

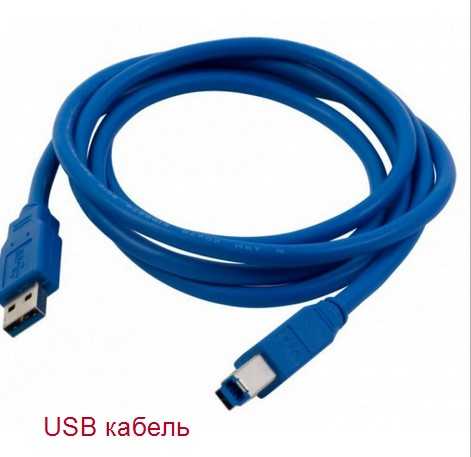

Самый популярный — это USB-кабель. Он используется в 90% случаев для подключения к ПК принтеров, МФУ, сканеров и другой оргтехники. Аббревиатура названия расшифровывается как «Universal Serial Bus», что переводится как «Universal Serial Bus». Этот вариант подключения надежный и быстрый. В зависимости от версии, а сейчас их две: 2.0 и 3.0, скорость обмена данными между устройствами ограничена 380 Мбит / с и 5 Гбит / с соответственно.

Внутри кабеля физически четыре проводника. Два из них связаны между собой и отвечают за передачу данных с принтера на компьютер и наоборот. Два других используются для питания устройства, к которому они подключены. Более дорогие изделия также покрываются специальной пленкой, которая улучшает качество сигнала и увеличивает срок службы кабеля.

ЮСБ поддерживает технологию Plug and Play, которая позволяет операционной системе автоматически определять модель подключенного устройства и устанавливать необходимое для его корректной работы программное обеспечение без участия пользователя в этом процессе.

Длина

Стандартная длина обычного USB-кабеля — 1,8 метра. Эти опции комплектуются принтерами и МФУ с завода, если провод указан в списке отгрузки покупателю. В продаже можно найти варианты двух и трех метров. 5-метровый кабель уже считается экзотикой, но его можно найти в компьютерных магазинах.

При этом следует помнить, что чем короче нитка, тем надежнее и качественнее она «делает» свое дело.

Обозначения

Аббревиатура AWG указывает на тип проводника, используемого для источника питания, то есть его толщину и сечение. В кабелях ЮСБ могут быть числа от 20 до 28. Например, AWG25 означает, что толщина жилы составляет 0,455 мм, а сечение — 0,162 м2.
Обязательно будет указана версия USB 2.0 или 3.0, что позволит узнать скорость передачи информации.
Если кабель имеет дополнительную защиту, это будет обозначено «Щитком». «Пара» означает, что жилы проложены попарно.
Разъемы на самом кабеле тоже промаркированы. Это не зависит от длины или каких-либо других характеристик. Старые модели обозначаются буквой «AB». Новые имеют аналогичную маркировку «АМ-ВМ» и более качественные. В них используются новейшие технологии и разработки. Этот вариант предпочтительнее для кабелей длиной более 3 м.

Ферритовый блок

На многих кабелях на концах можно увидеть небольшую бочку. Это специальное «устройство» выполнено из феррита и помогает сглаживать электромагнитные помехи. Его установка на кабель ЮСБ не обязательна, если выбирать между ним и без него, предпочтительнее будет первый вариант.

Возможные проблемы

Если Windows пишет, что указанный порт не существует, на это есть две причины. Либо данные указываются неправильно, либо произошел сбой в системе. Рекомендуется проверить вводимые данные и обновить Windows.

А если попробовать выполнить установку устройства вручную, и при выборе порта список оказывается пустым, то вероятна причина в реестре операционной системе. Нужно сделать твик реестра. Для этого скачайте файл по кнопке ниже, запустите, согласитесь с продолжением операции, затем перезагрузите компьютер.

Если при попытке распечатать файл в программе пишет статус «Отключен», попробуйте изменить настройки. Если в свойствах выставлен LPT, то смените его на USB. Попробуйте проверить работу печатающей техники.

Как называются другие разновидности проводов для принтера

Струйные принтеры компании HP применяют сетевой блок питания. Малое распространение у современных печатающих устройств имеет шнур LPT. Некоторое время назад принтеры и сканеры подключались к компьютеру исключительно через LPT-порты, потому работать с ними с ноутбука и нетбука было невозможно. Есть переходники, но часто их качество и надёжность оставляет желать лучшего.

Из преимуществ следует выделить высокую скорость передачи данных. Однако недостатком является длина шнура – около одного метра, что особенно контрастирует с сетевым проводом. Подойдёт скорее для дома, чем для офиса.

Итак, мы разобрали основные разновидности проводов, которые используются для подключения принтера и многофункциональных устройств к компьютеру и ноутбуку.

К выбору кабеля стоит отнестись внимательно, так как приобретая провод невысокого качества и не соответствующий вашим требованиям, вы рискуете получить проблемы следующего характера:

компьютер «не видит» принтер;
низкая скорость передачи данных;
отказ в запуске печати;
периодически пропадает подключение.

Приведённая выше информация может помочь при выборе кабеля для подключения принтера к ПК.

Печатающее устройство не может полноценно работать без его правильного подключения к компьютеру или ноутбуку. В большинстве случаев для создания программной связи между двумя аппаратами используется USB кабель для принтера или сетевой патч-корд и очень редко, но все же можно встретить LPT провода. Чтобы подать питание (электричество) на устройство, понадобится соответствующий шнур.

В этой статье мы подробно расскажем обо всех нюансах выбора, важных характеристиках (длине, версиях, маркировке) популярного ЮСБ. Тут же найдете много полезной информации по использованию сетевого варианта (правильно называется патч-корд). Материал будет полезен опытным пользователям и новичкам в сфере ИТ.

Самым популярным по праву является USB шнур. Он используется в 90% случаев для подключения к ПК принтеров, многофункциональных устройств, сканеров и другой офисной техники. Аббревиатура названия расшифровывается, как «Universal Serial Bus», что переводится как «Универсальная последовательная шина». Такой вариант соединения надежный и быстрый. В зависимости от версии, а их сейчас есть две — 2.0 и 3.0, скорость обмена данными между устройствами ограничена в 380 Мбит и 5 Гбит соответственно.

Физически внутри кабеля находится четыре проводника. Два из них связаны между собой и отвечают за передачу данных от принтера на компьютер и обратно. Еще два служат для подачи питания к устройству, с которым соединены. Более дорогие изделия также покрывают специальной пленкой, которая усиливает качество сигнала и увеличивает срок службы провода.

Длина

Стандартная длина обычного УСБ кабеля составляет 1,8 метра. Такими вариантами комплектуются принтеры и МФУ с завода, если провод предусмотрен в перечне отгрузки покупателю. В продаже можно встретить двух и трехметровые варианты. Шнур на 5 метров уже считается экзотикой, но такой можно найти в компьютерных магазинах.

Ферритовый блок

На многих кабелях ближе к концам можно увидеть небольшой бочонок. Это специальный «девайс» изготовлен из феррита и помогает сглаживать помехи электромагнитного характера. Его установка на ЮСБ проводе не является обязательной, если выбирать между таким и без него, то первый вариант будет предпочтительней.

USB-кабель A-B

Наиболее распространенным типом принтеров, выпущенных в последнее десятилетие, является USB-принтер. Он использует порт USB на вашем ПК и на принтере для подключения. Однако оба USB-порта не совпадают.

Это разъем USB-A.

Скорее всего, на компьютере вы увидите разъем USB-A. Это стандартный прямоугольный USB-разъем, который есть на большинстве ПК. На конце принтера вы, вероятно, увидите разъем USB-B; он более квадратный с закругленными краями внизу.

Это разъем USB-B.

Чтобы подключить USB-принтер к компьютеру, вам понадобится кабель USB A-B. Не беспокойтесь, если на вашем ПК есть только порты USB 3.0; они предназначены для обратной совместимости с USB 2.0. Если на вашем ПК есть только порт USB-C, доступны адаптеры.

Разъем USB-C находится справа.

AmazonBasics USB A-to-B двухметровый кабель

AmazonBasics производит шестифутовый USB-кабель A-to-B, который стоит всего около 5 долларов США. У него идеальный пятизвездочный рейтинг на Amazon с более чем 900 отзывами. Трудно превзойти это.

AmazonBasics USB-кабель A-to-B, 16 футов

Нужно что-то более длинное? Без проблем. AmazonBasics также производит 16-футовую версию своего кабеля USB A-to-B. У этого также идеальный пятизвездочный рейтинг, на этот раз более 2200 отзывов, и он стоит около 6 долларов США.

Кабель имеет значение Кабель USB C-to-B длиной 6,6 фута

Если на вашем ПК есть только порт USB-C, доступны также кабели USB C-to-B. У Cable Matters есть вариант длиной 6,6 фута, который поставляется в черном и белом цветах. Он стоит около 15 долларов США, но вы всегда можете найти его в продаже примерно за половину этой суммы.

Переходник AUKEY USB-C на USB-A

У вас уже есть кабель USB A-B, но на вашем ПК есть только порт USB-C? Лучше всего взять комплект из двух адаптеров USB-C на USB-A от AUKEY. Они позволяют сначала подключить кабель принтера к адаптеру, а затем к порту USB-C на вашем ПК. Будьте готовы заплатить за эти адаптеры около 15 долларов США, но вы регулярно найдете их в продаже.

Решение проблем при подключении

При подключении компьютера к принтеру с помощью кабеля могут возникнуть некоторые проблемы. В данном разделе будут рассмотрены некоторые распространенные проблемы и способы их решения.

1. Кабель не распознается компьютером или принтером

Если кабель не распознается компьютером или принтером, проверьте следующие вещи:

Убедитесь, что кабель правильно подключен к обоим устройствам. Проверьте, что разъемы кабеля хорошо вставлены и надежно фиксируются.
Проверьте состояние кабеля на наличие повреждений. Если кабель поврежден, замените его на новый.
Убедитесь, что компьютер и принтер включены в сеть электропитания и работают.
Попробуйте подключить кабель к другому порту USB на компьютере или принтере.

2. Проблемы с драйверами

Если к компьютеру подключен новый принтер, возможно потребуется установка соответствующих драйверов. Драйверы обеспечивают правильное взаимодействие между компьютером и принтером.

Проверьте, нужно ли установить драйверы для вашего принтера. Обычно драйверы поставляются на диске в комплекте с принтером, или их можно скачать с официального сайта производителя.
Установите драйверы, следуя инструкциям на экране. Обычно процесс установки драйверов автоматически запускается при подключении принтера к компьютеру.
Перезагрузите компьютер и принтер после установки драйверов.

3. Прочие проблемы

Если проблема не решается, можно попробовать следующие рекомендации:

Проверьте настройки подключения в операционной системе компьютера. Убедитесь, что принтер выбран в качестве устройства по умолчанию и правильно сконфигурирован.
Попробуйте перезагрузить и компьютер, и принтер.
В случае сетевого принтера, проверьте его соединение с сетью и убедитесь, что IP-адрес принтера указан правильно.
Обратитесь за помощью к производителю принтера или к специалисту, если проблема продолжает возникать.

При правильном подключении принтера к компьютеру с помощью кабеля и правильной настройке, проблемы при подключении могут быть решены. Хорошая работа кабеля обеспечит стабильное соединение и корректную передачу данных между компьютером и принтером.

Режимы

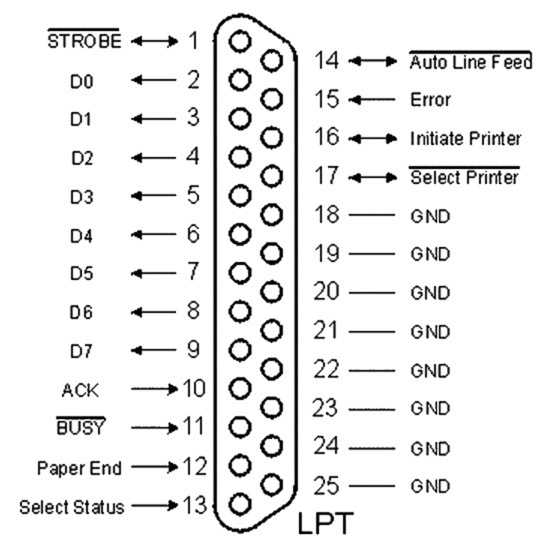

Современный параллельный интерфейс согласно IEEE 1284 поддерживает следующие режимы:

Режим совместимости , также называемый SPP ( Standard Parallel Port ) — новое определение «классического» интерфейса Centronics. Данные передаются с компьютера на принтер только по фактическим линиям данных (так называемый прямой канал); принтер может отправлять ответ компьютеру только в строках состояния (конец бумаги, готовность к работе и т. Д.).
Байтовый режим , также называемый режимом PS / 2, потому что он был представлен IBM с PS / 2 . Восемь линий данных теперь также могут передавать в двух направлениях. Речь идет об обратной передаче данных от периферийного устройства к компьютеру по тем же линиям передачи данных (так называемый «обратный канал»). Оба устройства могут отправлять только поочередно (полудуплекс), но не одновременно (полнодуплексный режим).
Режим полубайта , названный Hewlett Packard «Bitronics». Как и в байтовом режиме, существует также обратная передача от периферийного устройства к ПК. Данные передаются с периферийного устройства на ПК через «неправильно использованные» строки состояния в 4-битных пакетах ( полубайтах ). Этот режим работы уже был практически возможен со многими вариантами классического интерфейса Centronics, даже если это не предполагалось теоретически. Это относительно медленный, но все же наиболее «совместимый» тип обратной передачи.
Режим EPP , расширенный параллельный порт. Двунаправленная 8-битная передача на относительно высокой скорости. Был разработан Intel и Xircom , но сегодня практически не используется.
Режим ECP , порт с расширенными возможностями. Двунаправленный интерфейс с высокой скоростью в обоих направлениях. Разработано с помощью Microsoft и Hewlett-Packard. В то время Microsoft требовалось универсальное решение в кратчайшие сроки для интеграции периферийных устройств всех типов в Windows 95; Однако вскоре после этого эту роль взял на себя недавно разработанный USB. Hewlett-Packard нуждался в быстром двунаправленном интерфейсе для многофункциональных устройств (принтеров со встроенными сканерами и / или факсов), которые в то время все еще находились в разработке.

Первые четыре режима (варианта) были уже широко распространены в то время, когда был определен IEEE 1284. Вариант ECP собирался распространяться

Важной задачей IEEE 1284 было предотвратить надвигающийся кризис совместимости и обеспечить широкую обратную совместимость — например, Б. путем согласования общего режима передачи между компьютером и периферийным устройством.

Стандарт IEEE 1284 имеет следующие расширения по сравнению с классическим интерфейсом Centronics:

Двунаправленный высокоскоростной интерфейс,
Впервые четкое определение электрических свойств интерфейса и кабеля, а также протокола (соответствие IEEE 1284),
Пропускная способность до 4 мегабайт в секунду (теоретически ECP),
Возможность «Plug & Play»,
Соединение (англ. Daisy-chaining ) до 64 периферийных устройств, например. Б. ZIP-накопитель , за ним сканер и, наконец, принтер; у таких устройств есть входной и выходной разъем.

история

Интерфейс Centronics был создан в конце 1960-х годов в Wang Laboratories , от которой вскоре после этого отделился производитель принтеров Centronics. Этот интерфейс был прост и легок в реализации для производителей компьютеров с небольшим количеством компонентов. С точки зрения скорости, он был почти на одном уровне с гораздо более дорогими интерфейсами, используемыми в крупных приложениях, и явно превосходил V.24 / RS232, распространенный в небольших приложениях, а также очень прост в установке. Вот почему интерфейс Centronics был быстро внедрен производителями компьютеров меньшего размера и быстро стал стандартом де-факто, так что другие производители принтеров также последовали их примеру, в частности, японские (например, OKI ), появляющиеся на рынке .

Хотя Centronics всегда раскрывала свои собственные спецификации, не было обязательной спецификации для компьютерной стороны. Так возникли очень причудливые интерпретации электрических свойств, протокола и назначения кабеля. В начале 80-х годов прошлого века могло случиться так, что принтер был перегружен напряжением на интерфейсе компьютера.

После 1982 года IBM PC была первой широко распространенной платформой, поддерживающей интерфейс Centronics. Не полностью совместим по протоколу (сигнал BUSY изначально игнорировался) и не очень выгоден с точки зрения электричества — разъем был уменьшен с 36 до 25 контактов из-за недостатка места — но версия для ПК принесла значительную стандартизацию.

Самое первое поколение параллельных интерфейсных карт IBM для IBM PC было спроектировано как 8-битное двунаправленное, но эта функциональность уже была упразднена при пересмотрах — вероятно, по причинам совместимости со стандартом Centronics — соответствующий бит порта был только «зарезервирован» задокументированы и больше не имеют никакой функции. Однако двунаправленность можно восстановить с помощью простого аппаратного исправления. Поскольку карты- клоны частично следовали модели IBM вплоть до уровня гейта, эту модификацию также можно было перенести на многие карты сторонних производителей, хотя этот вариант поддерживался только несколькими программами. Только с появлением « PS / 2 » IBM повторно ввела 8-битную двунаправленную работу, но на этот раз защищенную специальными, отдельно адресуемыми регистрами конфигурации PS / 2, чтобы этот режим не мог быть случайно активирован программным обеспечением. Таким образом должен быть разрешен обмен данными между ПК (так называемый комплект для миграции). Используемая «технология открытого коллектора» противоречила спецификации интерфейса Centronics и быстро привела к серьезным проблемам с существующими установками принтеров.

Во второй половине 1980-х годов выросла потребность в подключении других периферийных устройств, помимо принтеров: внешних приводов, CD-ROM, стримеров и т. Д. Интерфейса для этого не было — SCSI был слишком сложным. В мгновение ока Intel, Zenith , Xircom и другие разработали EPP ( Enhanced Parallel Port ) — двунаправленный вариант интерфейса Centronics с более высокой скоростью. Для этого требовалось специальное оборудование. Примерно в то же время Traveling Software и HP разработали методы обратного чтения данных через старый интерфейс Centronics (терминология IEEE 1284: обратный канал). Путешествующее программное обеспечение нуждалось в этом для передачи данных между ноутбуком и ПК, HP для более удобного управления своими принтерами и назвала его «Bitronics».

В 1992 году Microsoft искала «универсальный» интерфейс для подключения периферийных устройств и разработала ECP ( порт с расширенными возможностями ) — концепцию двунаправленного высокоскоростного интерфейса , выходящего далеко за рамки EPP и который по-прежнему должен быть обратно совместим с Centronics.

Работа с портом в операционных системах

Порт в операционных системах используется для передачи данных между устройствами. В Windows основными портами являются LPT (принтер), COM (серийный порт) и USB. Работа с портом может быть выполнена как с помощью стандартных средств операционной системы, так и с помощью сторонних библиотек и приложений.

Одним из основных инструментов для работы с портом в Windows является командная строка. Для работы с LPT1 необходимо использовать команду «mode lpt1: mode con: cols=120 lines=50» для установки соответствующих параметров. Также можно использовать специальные утилиты, такие как «devcon», «PortMon» и «netstat», чтобы управлять и мониторить порт.

Для работы с портом в Linux используется командная строка и утилиты, такие как «setserial» и «dmesg». Кроме того, в Linux также есть доступ к драйверам устройств, которые могут использоваться для настройки работы порта. В Mac OS используется подобный подход, хотя доступные инструменты могут отличаться от тех, что есть в Linux.

Работа с портом в операционных системах требует знания основных принципов и элементов, таких как устройства и драйверы. Это необходимо для правильного использования порта и избежания ошибок при работе с устройствами, подключенными к порту. Хотя работа с портом может быть сложной, она является неотъемлемой частью работы с устройствами и сетями.

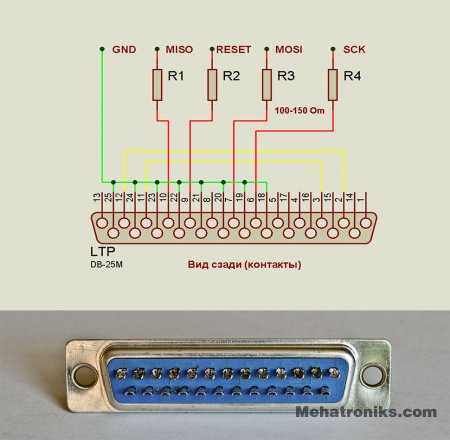

Особенности работы параллельного порта

Благодаря тому, что LPT-порт поддерживает параллельную передачу данных, в первых ПК этот порт считался одним из самых скоростных портов компьютера. Передача данных по нескольким линиям во многом сближает интерфейс LPT по архитектуре с компьютерными шинами. Тем не менее, это обстоятельство накладывает и ограничение на длину кабеля, которая из-за возникающих в кабеле помех не может превышать 5 м.

Максимальное напряжение, использующееся в сигнальных линиях порта, составляет +5 В. Для простой передачи данных требуется всего лишь десять сигнальных линий – это 8 линий собственно данных, линия строб-сигнала, то есть, сигнала о готовности порта к передаче данных, и линия занятости. Остальные линии используются для совместимости со стандартом Centronics.

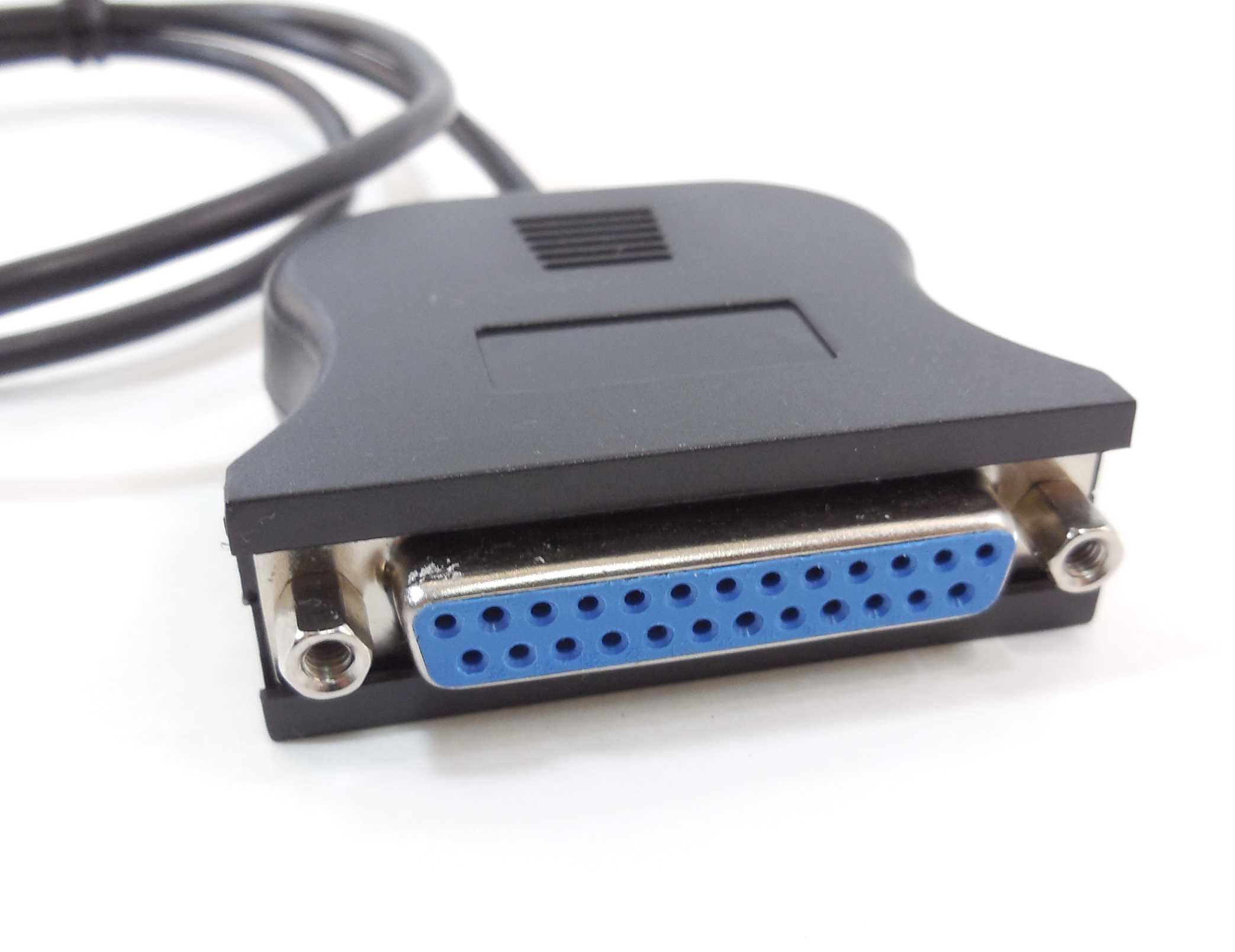

LPT-порт типа «мама» с нумерацией контактов.

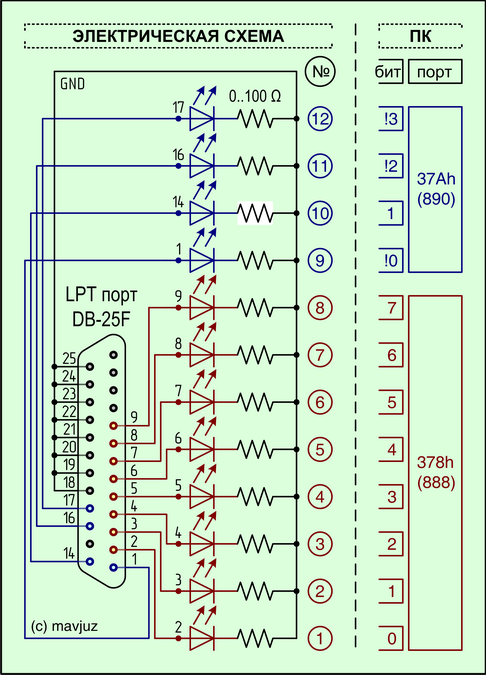

Назначение выводов разъема параллельного порта DB25:
